=================================== Viele
Anwender sprechen uns auf die Distiller-Einstellung "Druckkennlinien" im
Fenster Farben an. In allen vorgefertigten Distiller-Settings ist die
Funktion Druckkennlinien auf "anwenden" eingestellt, auch in
den PDF/X-Settings. Einige der Fix-Up-Profile des Acrobat 8 wenden Druckkennlinien
(auch Transferkurven genannt) ebenfalls an.
Cleverprinting empfiehlt jedoch,
Druckkennlinien generell zu "entfernen". Da der Umgang mit Druckkennlinien weitreichende
Folgen haben kann und Fehler in der Handhabung nicht selten zu Reklamationen
führen, haben wir uns entschlossen, diesem Thema einen Sonder-Newsletter
zu widmen.
Sinn und Zweck von Druckkennlinien

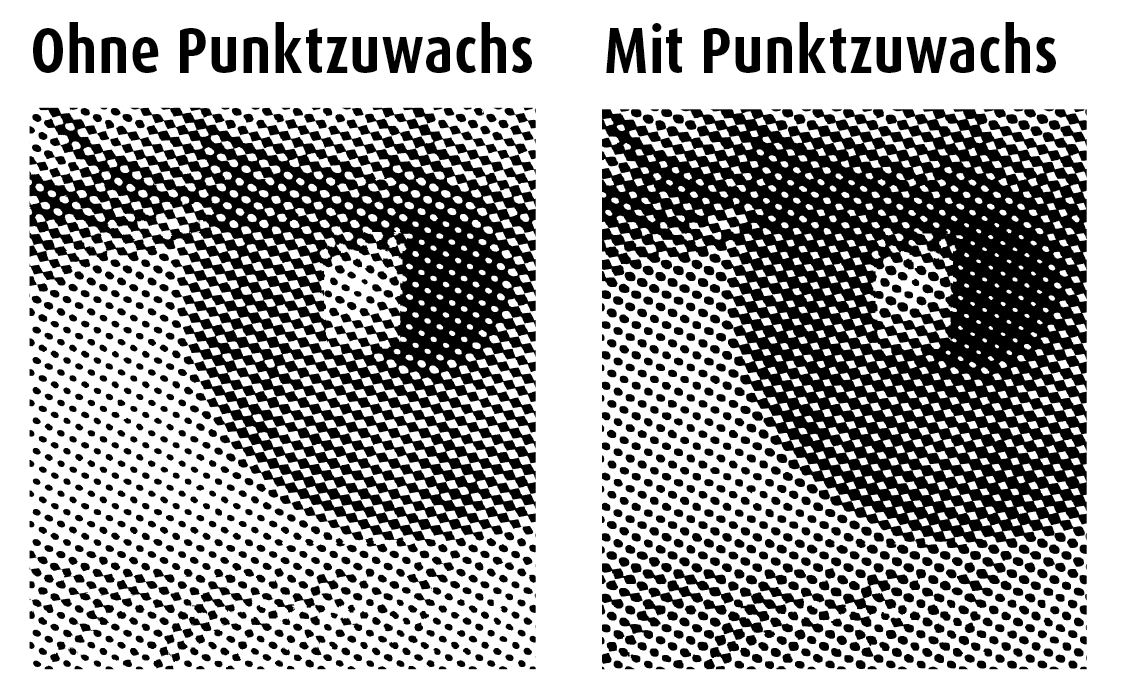

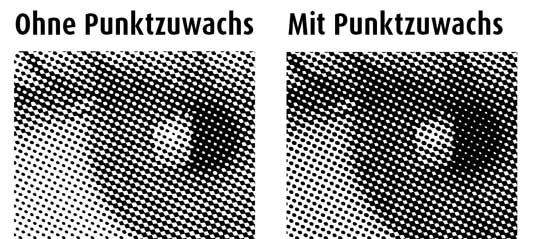

Druckkennlinien (DKL) werden (wurden) verwendet, um den Punktzuwachs
von Bildern zu steuern. Als Punktzuwachs bezeichnet man einen Effekt,
bei dem die Rasterpunkte, aus denen ein Druckbild besteht, ihre Größe
verändern. Dadurch nehmen sie mehr Fläche ein, was zur Folge
hat, dass die gerasterten Flächen und Bilder voller wirken. Im Bogenoffset
liegt der normale und akzeptable Punktzuwachs bei ca. 14% in den Mitteltönen.
Ein Fläche mit 50%-Raster wird dadurch mit ca. 64% wiedergegeben.
Wird dieser Wert überschritten, erscheinen Farben zu voll und zu
dunkel. Der Punktzuwachs einer Druckmaschine muss daher bei der Belichtung
der Druckplatte berücksichtigt und ggf. korrigiert werden.
Klick auf das Bild zum Vergrößern.
Bevor sich das PDF als digitale Druckvorlage durchgesetzt hat, wurden
von Agenturen häufig analoge Druckfilme an Druckereien
geliefert. An den Filmen konnte die Druckerei jedoch nur noch sehr wenig ändern.
Also musste die Agentur (oder das Reprostudio) im Vorfeld der Belichtung
den Punktzuwachs der Druckerei erfragen und bei der Belichtung berücksichtigen.
Hier kommen die Druckkennlinien ins
Spiel. Ein
Druckerei kann für
ihre Maschinen Kennlinien erstellen, in dem sie spezielle Testformen
andruckt und ausmisst. Die so ermittelten Werte über den Punktzuwachs
jedes Druckwerks werden in einer kleinen Textdatei gespeichert - der
Druckkennlinie. Diese Datei kann die Druckerei der Agentur zur Verfügung
stellen. Im Photoshop kann diese Kennlinie in das Bild hineingeladen
werden, das Bild muss anschließend als EPS abgespeichert werden. Das
Bild ändert
sich zunächst optisch nicht. Erst bei der Ausgabe kann die Druckkennlinie
angewendet
werden
- das
Bild wird dadurch der Kennlinie entsprechend angepasst.
Klick auf das Bild zum Vergrößern.
Aber - jede Druckerei hat unterschiedliche
Kennlinien. Maschine
A unterscheidet sich von Maschine B, Druckerei Müller hat andere
Maschinen als Druckerei Meier. Im Zeitungsdruck hat man einen wesentlich
stärkeren Punktzuwachs als im Bogenoffsetdruck, man musste also
genau wissen, welche Kennlinie man in die Bilder einbaut.
Das alles war
allerdings zu einer Zeit, wo der Kunde noch Filme geliefert hat. Heute
liefert der Kunde in erster Linie PDFs und der Punktzuwachs wird erst
in der Druckerei korrigiert.
Es sind jedoch noch
sehr viele EPS-Bilder im Umlauf, in denen Druckkennlinien "versteckt" sind. Werden
diese Kennlinien im Distiller angewendet, dann werden die Bilder während
des distillens verändert, in den meisten Fällen
aufgehellt. Jetzt kommt das PDF mit den aufgehellten Bildern in die Druckerei
- wo die Bilder nochmals auf den Punktzuwachs korrigiert werden...
Problem Nr. 1: Viele der EPS-Bilder,
in denen Druckkennlinien gespeichert sind, werden überhaupt nicht
mehr auf der Maschine gedruckt, für
die die Kennlinie ursprünglich erstellt wurde. Die Kennlinie wurde
vor etlichen Jahren in das Bild geladen, oftmals ist die Herkunft der
Kennlinie heute unbekannt.
Problem Nr. 2: Der Punktzuwachs wird
heute in der Regel von der Druckerei korrigiert. Als Kunde braucht man
sich also nicht mehr um den Punktzuwachs
zu sorgen. Werden Kennlinien vom Kunden angewendet kann es zur doppelten
Korrektur der Bilder kommen, die Bilder werden viel zu hell - Reklamationen
sind so vorprogrammiert.
Es mach heutzutage also wenig Sinn, Kennlinien,
die noch in Bildern hinterlegt sind, anzuwenden. Ich selbst habe
noch viele EPS-Bilder auf dem Rechner, die ursprünglich
für die analoge Plattenkopie in einer Formulardruckerei erstellt
wurden und die mit einer Druckkennlinie versehen sind, die 25% Punktzuwachs
berücksichtigt. Wird diese Druckkennlinie im Distiller angewendet,
werden die Bilder extrem hell. Die Bilder sind für den Bogenoffset
somit nicht mehr zu gebrauchen.

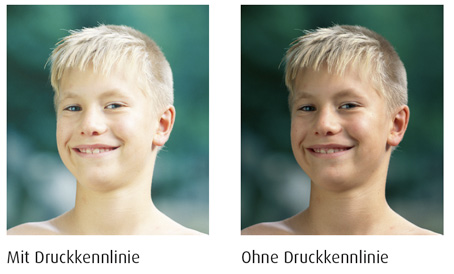

 Hier
haben wir für Sie eine Testdatei
hinterlegt, mit der Sie selbst
prüfen können, wie sich die Anwendung von Druckkennlinien
auswirkt. Entpacken Sie zunächst die ZIP-Datei und distillen Sie
anschließend die Datei "DKL_Testdatei.ps" mit dem Setting "PDF/X-3".

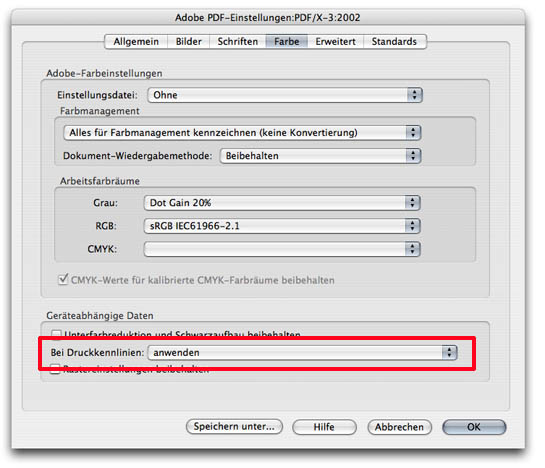

Sehen Sie sich das Ergebnis an. Anschließend deaktivieren Sie die
Funktion "Druckkennlinien:anwenden"
oder Sie installieren das beiliegende Cleverprinting-Setting (Setting
einfach per Drag and Drop auf den Distiller ziehen - fertig). Distillen
Sie die Testdatei erneut und vergleichen Sie das Ergebnis.
Warum empfiehlt der Acrobat die Anwendung
der Kennlinien?
Der Übergang vom analogen Film zur CTP-Belichtung hat sich sehr
langsam vollzogen. Es war also in der Anfangszeit des PDF-Formates durchaus
nicht falsch, Druckkennlinien anzuwenden. Auch liessen sich seinerzeit
verschiede Farbmodi nur mit Hilfe von Transferkurven ausgeben. Heute
jedoch, wo nahezu in jeder Druckerei ein CTP-Belichter steht, macht es
wenig
Sinn
mit Druckkennlinien
zu arbeiten, die vermutlich für die analoge Plattenkopie erstellt
wurden. Hinzu kommt, dass diese Kennlinien oftmals für ganz andere
Druckereien und Druckverfahren hergestellt wurden. Auch benötigen alle
modernen DTP-Programme keine Kennlinien mehr um z.B. Duplex-Bilder korrekt
auszugeben.
Viele der vorgefertigten Settings
im Acrobat haben sich seit Jahren nicht verändert, auch die PDF/X-Settings
sind schon recht betagt. Es wäre daher wünschenswert, wenn
eine Anpassung der Settings auf den heutigen Stand der Technik erfolgt.
Druckkennlinien sind ein Überbleibsel aus den Zeiten der analogen
Plattenkopie. In einem PDF für den modernen CTP-Workflow sollten
sie nicht mehr verwendet werden.
Wie kann ich feststellen, ob meine Bilder Kennlinien
enthalten?
Druckkennlinien können sich nur in Photoshop-EPS-
und in PDF-Daten befinden. JPEG, TIFF und andere Bildformate sind also
von dem Problem nicht
betroffen. Ob Ihre Photoshop-EPS-Bilder Kennlinien enthalten, können
Sie leicht feststellen.

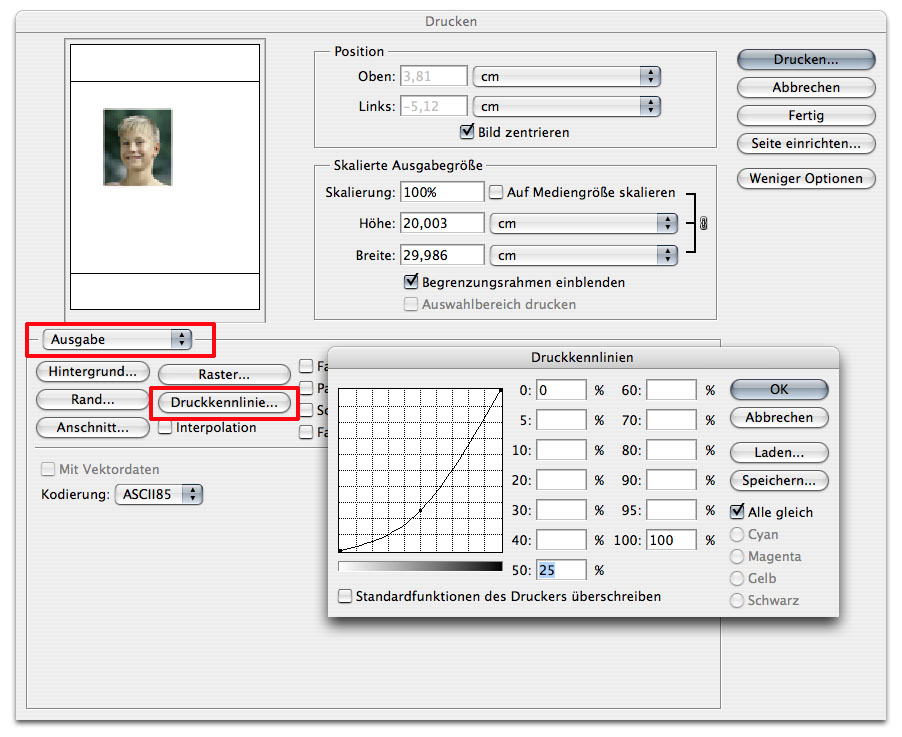

Öffnen Sie zunächst das EPS-Bild in Photoshop. In älteren Photoshop-Versionen klicken
Sie nun im Menü "Datei" auf "Drucken mit Vorschau" und
dort auf "Ausgabe".

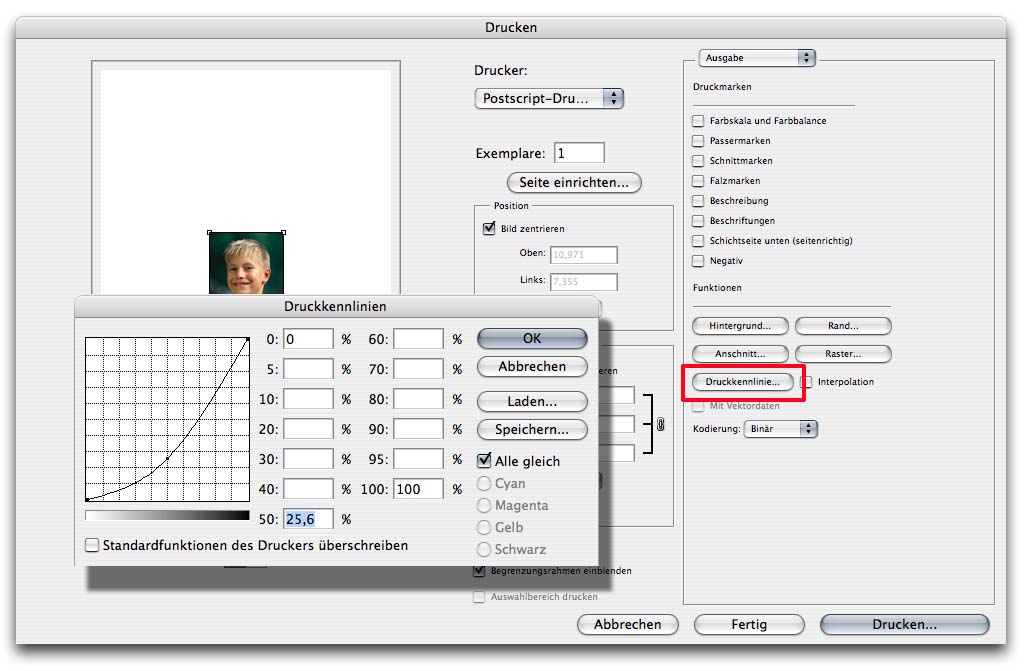

Im Photoshop CS3 finden Sie

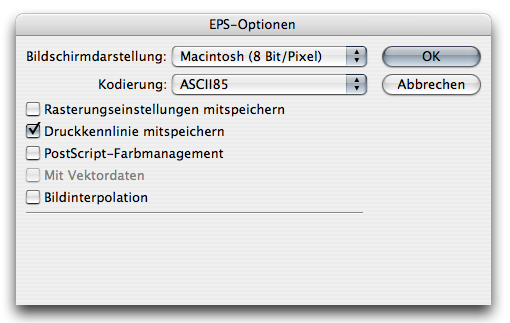

die Funktion direkt im Druckmenü. Wenn Sie ein EPS speichern, dann
sehen Sie im EPS-Speichern-Dialog ob
das Häckchen "Druckkennlinie speichern"
aktiviert ist.
Druckkennlinien in PDFs lassen sich mit einem Preflight entdecken. Aber
vorsicht, wenn Sie in Acrobat 8 das Preflight-Profil "Druckvorstufe:Bogenoffset
CMYK" verwenden, und dabei die Fix-Up-Funkiton nicht deaktivieren,
dann wendet Acrobat 8 die
Druckkennlinien an (hier Transferkurven genannt)! Erstellen
Sie sich besser eine benutzedefinierte Prüfregel, die Transferkurven
nur sucht und als Fehler meldet - aber nicht anwendet.
PS: Wenn Sie ein Bild mit einer Druckkennlinie in InDesign
platzieren und die Datei dann als PDF Exportieren, verwendet InDesign die
DKL nicht. Das Bild wird unverändert in das PDF geschrieben, die DKL
entfernt. Anders XPress 7.3, hier wird beim PDF-Export die Druckkennlinie
in das Bild eingerechnet!
Fazit: Druckkennlinien
sollten Sie im Distiller nur in Ihre Bilder einrechnen (anwenden), wenn
Sie dies zuvor
mit Ihrer Druckerei so vereinbart haben
und wenn Sie wissen, dass die Bilder auch die zur Druckerei passende Druckkennlinie
beinhalten. An sonsten empfiehlt es sich, die Funktion "Druckkennlinien
anwenden" zu deaktivieren! Vorsicht auch beim PDF-Export aus XPress,
hier kann es zu unerwünschten Farbveränderungen kommen.
Ergänzung: Aufmerksame Leser unseres
Newsletters haben uns auf einige Sonderfälle hingewiesen, die den
Distiller 4 und ältere Programmversionen betreffen.
Einige ältere Programmversionen verwenden Transferfunktionen,
um gestalterische Effekte zu erzielen. Einige
Beispiele:
- Adobe Photoshop nutzte in allen Versionen vor 5.0 Transferfunktionen,
um die Kennlinien von Duplex-Bildern wiederzugeben.
- QuarkXPress 4 + 5 sowie ältere Freehand-Versionen setzen Kennlinien
ein, wenn im Layout
Helligkeit/Kontrast von TIFF-Bilder verändert werden.
- Auch die korrekte Wiedergabe von vorseparierten PostScript-Dateien setzt
eine Beachtung der Druckkennlinien voraus, weil die Ausblendung unerwünschter
Farbinformation dort häufig über ein Verbiegen der Kennlinien
erreicht wird.
Wer also noch mit älteren Programmversionen arbeitet oder vorseparierten
Daten arbeitet, der sollte die Entfernung der Kennlinien überdenken
- oder endlich updaten!
=================================== |
